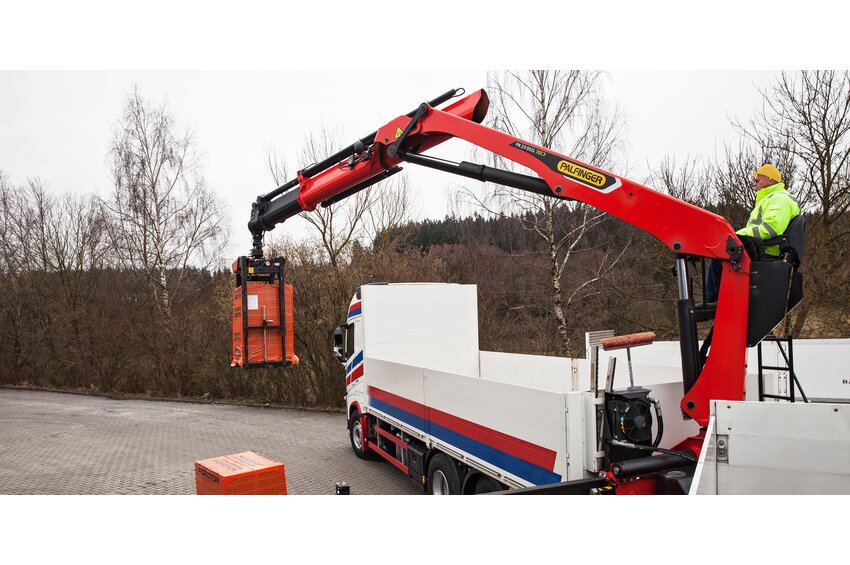

PK 23.001L TEC 3
Große Reichweite und hohe Arbeitsgeschwindigkeit sorgen für effizienten Baustoffumschlag
- Maximaler Aktionsradius dank 440 Grad Schwenkwinkel
- Optimale Schmierung des Schwenkwerks durch ein Ölbad bis zum Kopflager
- Vermeidung von Beschädigungen der Hydraulikleitungen und kompakte Aufbaumasse durch neues innenliegendes Schlauchführungskonzept
- Optimale Sichtverhältnisse und hoher Bedienkomfort durch neuen Hochsitz mit neuer Kreuzhebelsteuerung
Technische Daten
| Max. Hubmoment | 22,9 mt |
|---|---|
| Max. Hubkraft | 5650 kg |
| Max. hydraulische Reichweite | 16,3 m |
| Schwenkbereich | 440° |
| Schwenkmoment mit 1 Schwenkgetriebe | 2,7 mt |
| Abstützbreite (std) | 6.6 m |
| Max. Betriebsdruck | 340 bar |
| Gewicht | 2700 t |
| Empf. Fördermenge der Pumpe Hochsitz RSQ240 | 50 - 70 l/min |
| Empf. Fördermenge der Pumpe Hochsitz RSQ240 LS | 65 - 90 l/min |
| Empf. Fördermenge der Pumpe Hochsitz PVG32 LS | 85 - 110 l/min |
Technische Daten

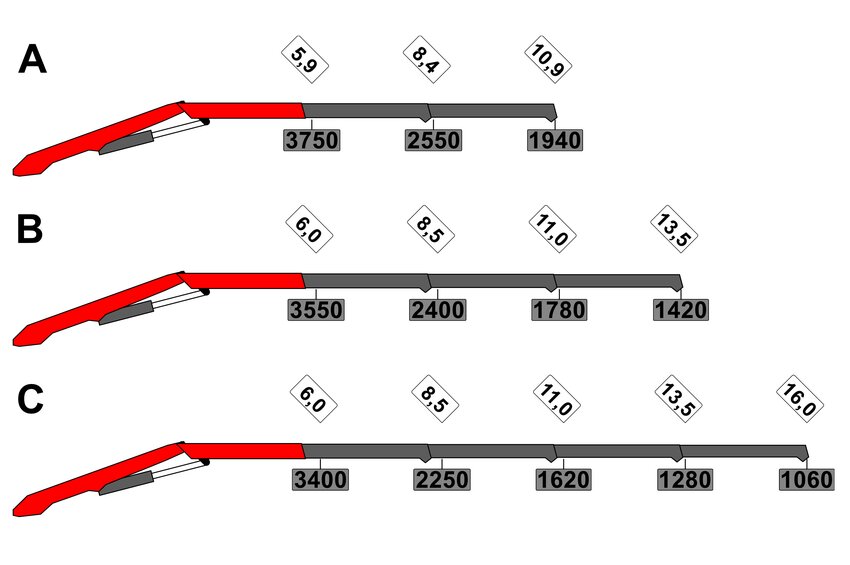

| Hubmoment | Reichweite | Schwenkbereich | Schwenkmoment | Druck | Fördermenge | Eigengewicht | Kranhöhe | Kranbreite | Einbaubreite | Max. Hublänge | Max. Hubkraft | Load vertical | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | 22.2 mt | 11.1 m | 440 ° | 2.7 mt | 34.0 bar | 50-110 l/min | 2700 kg | 2430 mm | 2550 mm | - | 10900 mm | - | 1940 kg |
| B | 21.6 mt | 13.7 m | 440 ° | 2.7 mt | 34.0 bar | 50-110 l/min | 2865 kg | 2430 mm | 2550 mm | - | 13500 mm | - | 1420 kg |
| C | 21.0 mt | 16.3 m | 440 ° | 2.7 mt | 34.0 bar | 50-110 l/min | 3020 kg | 2430 mm | 2550 mm | - | 16000 mm | - | 1060 kg |
